Frontkamera kalibrieren: Wann eine ADAS-Kalibrierung nötig ist

Frontkameras gehören zu den wichtigsten Sensoren moderner Fahrerassistenzsysteme. Sie erkennen Fahrbahnmarkierungen, Verkehrszeichen, vorausfahrende Fahrzeuge und je nach Ausstattung auch Fußgänger oder andere Verkehrsteilnehmer. Systeme wie Spurhalteassistent, Verkehrszeichenerkennung, Fernlichtassistent und Notbremsassistent greifen auf die Daten der Kamera zurück.

Damit diese Funktionen zuverlässig arbeiten, muss die Frontkamera exakt zur Fahrzeuggeometrie und zur Fahrbahn ausgerichtet sein. Nach einem Austausch der Windschutzscheibe, einer Unfallreparatur oder bestimmten Arbeiten am Fahrwerk kann deshalb eine Kalibrierung der Frontkamera erforderlich sein.

Welche Aufgabe hat die Frontkamera im Fahrzeug?

Die Frontkamera befindet sich bei vielen Fahrzeugen im oberen Bereich der Windschutzscheibe, häufig hinter oder in der Nähe des Innenspiegels. Von dort überwacht sie den Bereich vor dem Fahrzeug.

Je nach Fahrzeugmodell liefert die Kamera Informationen für unterschiedliche Assistenzsysteme:

• Spurhalteassistent
• Spurverlassenswarnung
• Verkehrszeichenerkennung
• Notbremsassistent
• Front Assist
• Fernlichtassistent
• Abstands- und Kollisionswarnung
• Stauassistent
• teilautomatisierte Fahrfunktionen

Bei vielen Fahrzeugen arbeitet die Frontkamera zusätzlich mit Radar-, Ultraschall- oder weiteren Sensorsystemen zusammen. Eine fehlerhafte Kameraausrichtung kann deshalb mehrere Assistenzfunktionen gleichzeitig beeinflussen.

Warum muss eine Frontkamera kalibriert werden?

Die Kamera muss exakt wissen, wie sie zum Fahrzeug und zur Fahrbahn ausgerichtet ist. Schon geringe Abweichungen können dazu führen, dass Fahrbahnmarkierungen, Verkehrszeichen oder andere Objekte nicht korrekt erkannt werden.

Eine minimale Veränderung der Kameraposition ist mit bloßem Auge häufig nicht sichtbar. Für das Fahrerassistenzsystem kann sie jedoch relevant sein. Die Kamera könnte beispielsweise eine Fahrbahnmarkierung falsch zuordnen oder Entfernungen und Winkel ungenau bewerten.

Durch die Kalibrierung werden die Bezugswerte der Kamera überprüft und neu eingestellt. Der genaue Ablauf richtet sich nach dem Fahrzeughersteller und dem verbauten Kamerasystem.

Wann muss eine Frontkamera kalibriert werden?

Eine Frontkamera muss immer dann überprüft und gegebenenfalls kalibriert werden, wenn sich ihre Position oder die geometrische Grundlage des Fahrzeugs verändert haben könnte.

Typische Anlässe für eine Kamerakalibrierung sind:

• Austausch der Windschutzscheibe
• Ausbau oder Austausch der Frontkamera
• Reparaturen im Bereich der Kameraaufnahme
• Unfallreparaturen
• Arbeiten an Vorder- oder Hinterachse
• Änderungen an Spur oder Sturz
• Achsvermessung und Fahrwerkseinstellung
• Tieferlegung oder Höherlegung
• Austausch von Federn oder Stoßdämpfern
• Austausch des Lenkgetriebes
• Fehlermeldungen im Fahrerassistenzsystem
• Herstellerhinweis im Reparaturleitfaden

Ob eine Kalibrierung im konkreten Reparaturfall vorgeschrieben ist, muss immer anhand der Herstellervorgaben geprüft werden.

Frontkamera nach einem Windschutzscheibentausch kalibrieren

Der Austausch der Windschutzscheibe gehört zu den häufigsten Gründen für eine Frontkamera-Kalibrierung. Die Kamera ist bei vielen Fahrzeugen direkt an der Scheibe oder an einer Halterung im Scheibenbereich befestigt.

Beim Ausbau und Einsetzen der neuen Scheibe kann sich die Position der Kamera verändern. Auch Fertigungstoleranzen der Scheibe, Kleberauftrag oder Halterung können die Ausrichtung beeinflussen.

Nach dem Scheibentausch sollte deshalb geprüft werden, ob der Fahrzeughersteller eine statische, dynamische oder kombinierte Kalibrierung verlangt. Ein einfacher Fehlerspeicher-Check reicht dabei nicht immer aus. Eine Kamera kann keine Fehlermeldung anzeigen und trotzdem außerhalb der vorgegebenen Ausrichtung liegen.

Kann eine Frontkamera ohne Fehlermeldung falsch kalibriert sein?

Ja. Eine fehlerhafte Ausrichtung führt nicht zwangsläufig sofort zu einem Fehlereintrag oder einer Warnmeldung im Kombiinstrument.

Das System kann zunächst weiterhin aktiv sein, die Umgebung jedoch ungenau erfassen. Mögliche Auswirkungen sind:

• Fahrbahnmarkierungen werden verspätet erkannt
• der Spurhalteassistent greift zu früh oder zu spät ein
• Verkehrszeichen werden falsch oder nicht erkannt
• der Notbremsassistent bewertet Situationen ungenau
• der Fernlichtassistent reagiert nicht zuverlässig
• Assistenzsysteme schalten sich zeitweise ab

Deshalb sollte nicht allein anhand fehlender Fehlermeldungen entschieden werden, ob eine Kalibrierung notwendig ist.

Statische Kalibrierung der Frontkamera

Bei der statischen Kalibrierung steht das Fahrzeug auf einem geeigneten Arbeitsplatz. Vor dem Fahrzeug wird ein herstellerspezifisches Kalibriertarget oder ein digitales Zielbild exakt positioniert.

Das Diagnosegerät startet den Kalibriervorgang und führt den Anwender durch die notwendigen Schritte. Entscheidend ist, dass das Target genau zur Fahrzeugmitte beziehungsweise zur geometrischen Fahrachse ausgerichtet wird.

Typische Voraussetzungen sind:

• ebene und geeignete Stellfläche
• korrekter Reifendruck
• vorgeschriebener Beladungszustand
• saubere und korrekt montierte Windschutzscheibe
• Lenkrad in Geradeausstellung
• korrekte Fahrzeughöhe
• ausreichender Abstand zum Kalibriersystem
• exakte Positionierung des Targets

Schon kleine Fehler beim Abstand, bei der Höhe oder bei der seitlichen Ausrichtung können den Kalibriervorgang beeinflussen.

Dynamische Kalibrierung der Frontkamera

Bei der dynamischen Kalibrierung wird die Kamera während einer Probefahrt angelernt. Das Diagnosegerät aktiviert den Lernvorgang und zeigt an, welche Fahrbedingungen erfüllt werden müssen.

Je nach Hersteller können folgende Voraussetzungen erforderlich sein:

• gut erkennbare Fahrbahnmarkierungen
• bestimmter Geschwindigkeitsbereich
• geeignete Licht- und Wetterbedingungen
• ausreichende Fahrtdauer
• gerade und übersichtliche Fahrbahn
• keine starke Verschmutzung der Windschutzscheibe

Die dynamische Kalibrierung kann durch schlechte Fahrbahnmarkierungen, starken Regen, Schnee, Nebel oder ungünstige Verkehrsbedingungen erschwert werden.

Kombinierte Kalibrierverfahren

Einige Fahrzeuge verlangen eine Kombination aus statischer und dynamischer Kalibrierung. Dabei wird zunächst eine Grundeinstellung mit einem Kalibriertarget durchgeführt. Anschließend erfolgt eine Probefahrt, bei der das System weitere Referenzwerte ermittelt.

Werkstätten sollten deshalb immer die fahrzeugspezifischen Anweisungen beachten. Ein Kalibrierverfahren kann nicht pauschal auf alle Hersteller oder Fahrzeugmodelle übertragen werden.

Warum ist die Achsgeometrie für die Frontkamera wichtig?

Die Frontkamera orientiert sich nicht nur an der Karosserie, sondern häufig auch an der tatsächlichen Bewegungsrichtung des Fahrzeugs. Diese wird durch die geometrische Fahrachse bestimmt.

Ist die Hinterachse verstellt oder fährt das Fahrzeug leicht schräg zur Karosserie, kann eine rein optische Ausrichtung an der Fahrzeugfront zu einem falschen Ergebnis führen.

Nach Fahrwerksarbeiten, Unfallreparaturen oder Veränderungen an Spur und Sturz sollte deshalb geprüft werden, ob vor der Kamerakalibrierung eine Achsvermessung erforderlich ist.

Die Kombination aus Achsvermessung und ADAS-Kalibrierung erhöht die Prozesssicherheit und reduziert das Risiko, eine Kamera auf eine fehlerhafte Fahrzeuggeometrie auszurichten.

Typischer Ablauf einer Frontkamera-Kalibrierung

Der konkrete Ablauf hängt von Hersteller und Fahrzeugmodell ab. In vielen Fällen umfasst die Kalibrierung folgende Schritte:

1. Fahrzeug eindeutig identifizieren
2. Fehlerspeicher der relevanten Steuergeräte prüfen
3. Windschutzscheibe und Kamerabereich kontrollieren
4. Reifendruck und Fahrzeugzustand prüfen
5. Achsgeometrie kontrollieren, falls vorgeschrieben
6. Fahrzeug und Lenkrad ausrichten
7. Kalibriertarget nach Herstellervorgabe positionieren
8. Kalibrierfunktion im Diagnosegerät starten
9. Anweisungen des Systems durchführen
10. Ergebnis kontrollieren und dokumentieren
11. gegebenenfalls Probefahrt durchführen
12. abschließenden Fehlerspeicher-Check durchführen

Typische Fehler bei der Frontkamera-Kalibrierung

Fehlgeschlagene oder ungenaue Kalibrierungen entstehen häufig durch falsche Vorbereitung und nicht durch einen Defekt am Kalibriersystem.

Zu den häufigsten Fehlerquellen gehören:

• unebene Stellfläche
• falscher Reifendruck
• nicht beachteter Beladungszustand
• falscher Abstand zwischen Fahrzeug und Target
• Kalibriertarget nicht mittig ausgerichtet
• falsche Höhe des Targets
• verschmutzte Windschutzscheibe oder Kameralinse
• falsche Fahrzeugvariante im Diagnosegerät
• Achsgeometrie nicht geprüft
• Herstellervorgaben nicht vollständig eingehalten
• unzureichende Bedingungen bei dynamischer Kalibrierung

Ein strukturierter Arbeitsablauf und eine sorgfältige Dokumentation helfen dabei, diese Fehler zu vermeiden.

Welche Betriebe benötigen eine Kamerakalibrierung?

Die Kalibrierung von Frontkameras ist für verschiedene Werkstattbereiche relevant. Besonders häufig betroffen sind Betriebe, die Scheiben-, Karosserie- oder Fahrwerksarbeiten durchführen.

Dazu gehören:

• Autoglasbetriebe
• freie Kfz-Werkstätten
• Karosseriebetriebe
• Unfallinstandsetzer
• Fahrwerks- und Reifenbetriebe
• Diagnose- und ADAS-Spezialisten

Wer die Kalibrierung im eigenen Betrieb durchführt, kann Arbeitsabläufe verkürzen und muss das Fahrzeug nach einer Reparatur nicht an einen externen Dienstleister überführen.

Frontkamera und weitere Sensoren gemeinsam prüfen

Moderne Fahrerassistenzsysteme arbeiten häufig mit mehreren Sensoren gleichzeitig. Die Frontkamera kann beispielsweise mit dem Frontradar zusammenarbeiten, um Fahrzeuge, Hindernisse oder Fußgänger zuverlässiger zu erkennen.

Nach einem Unfallschaden oder umfangreichen Reparaturen sollte deshalb nicht nur die Kamera einzeln betrachtet werden. Je nach Fahrzeug können auch folgende Komponenten betroffen sein:

• ACC-Radarsensor
• Eckradarsensoren
• Ultraschallsensoren
• Lenkwinkelsensor
• Fahrwerkshöhensensoren
• Rückfahrkamera
• 360-Grad-Kameras

Eine vollständige Diagnose zeigt, welche Systeme nach der Reparatur geprüft, angelernt oder kalibriert werden müssen.

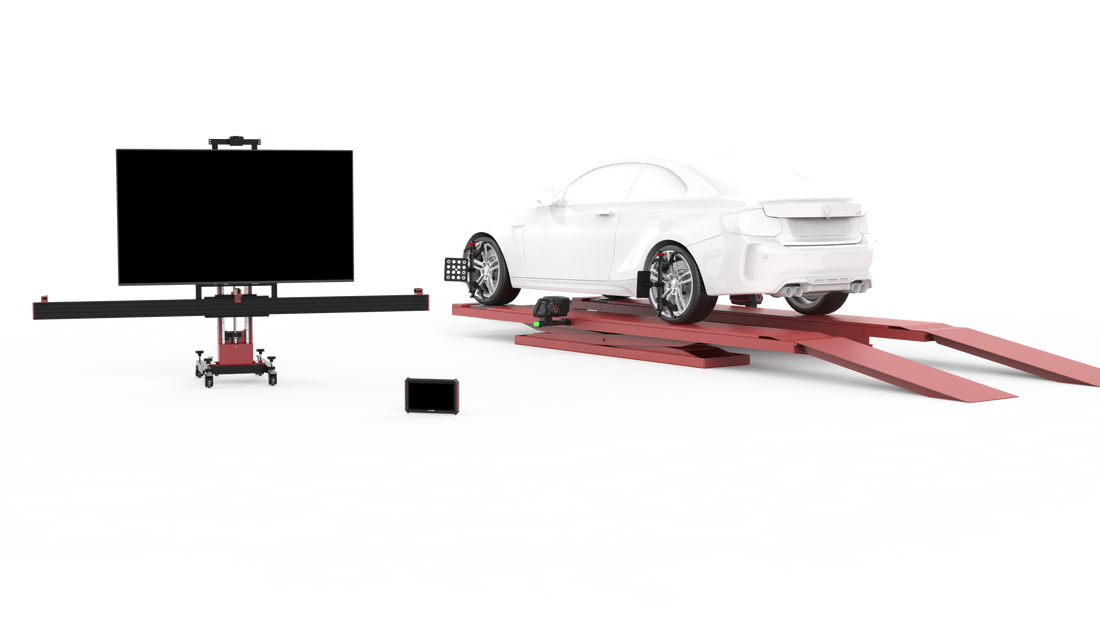

Frontkamera kalibrieren mit dem SmartSafe WAA613

Mit dem SmartSafe WAA613 Achsvermessungs- und ADAS-Kalibriersystem können Werkstätten die 3D-Achsvermessung und die Kalibrierung moderner Fahrerassistenzsysteme in einem System kombinieren.

Das WAA613 eignet sich unter anderem für Werkstätten, Autoglasbetriebe und Karosseriebetriebe, die Frontkameras und weitere ADAS-Komponenten professionell kalibrieren möchten.

Vorteile des SmartSafe WAA613

• 3D-Achsvermessung und ADAS-Kalibrierung in einer Komplettlösung
• direkter Wechsel von der Achsvermessung zur Kalibrierung
• digitale Targets für verschiedene Fahrerassistenzsysteme
• strukturierte und praxisorientierte Bedienung
• geeignet für freie Werkstätten, Autoglas- und Karosseriebetriebe
• Unterstützung professioneller und reproduzierbarer Arbeitsabläufe

Da die Achsgeometrie bei vielen Kalibrierungen eine wichtige Grundlage bildet, bietet die Kombination beider Arbeitsbereiche einen entscheidenden Vorteil. Die Werkstatt kann zunächst die Fahrzeuggeometrie prüfen und anschließend direkt mit der Kamerakalibrierung fortfahren.

Weitere Informationen finden Sie auf der Produktseite zum SmartSafe WAA613.

Schulung zur Kalibrierung von Frontkameras

Für eine zuverlässige Kalibrierung reicht es nicht aus, lediglich den Kalibriervorgang im Diagnosegerät zu starten. Entscheidend sind die korrekte Fahrzeugvorbereitung, die exakte Ausrichtung des Kalibriersystems und das Verständnis der jeweiligen Herstellervorgaben.

In unseren praxisnahen ADAS-Schulungen behandeln wir unter anderem:

• Aufbau und Funktion von Frontkameras
• statische und dynamische Kalibrierverfahren
• Kalibrierung nach einem Windschutzscheibentausch
• Zusammenhang zwischen Achsgeometrie und Kameraausrichtung
• korrekte Positionierung von Targets
• typische Fehlerquellen aus dem Werkstattalltag
• Dokumentation des Kalibrierergebnisses
• praktische Durchführung mit SmartSafe ADAS-Systemen

Die Schulungen eignen sich sowohl für Betriebe, die neu in das Thema ADAS-Kalibrierung einsteigen, als auch für Werkstätten, die bereits ein Kalibriersystem einsetzen und ihre Abläufe verbessern möchten.

Häufige Fragen zur Frontkamera-Kalibrierung

Muss nach jedem Windschutzscheibentausch die Frontkamera kalibriert werden?

Ob eine Kalibrierung erforderlich ist, richtet sich nach den Vorgaben des Fahrzeugherstellers. Bei vielen Fahrzeugen mit einer an der Windschutzscheibe montierten Frontkamera ist nach dem Scheibentausch eine Kalibrierung vorgeschrieben.

Kann eine Frontkamera dynamisch kalibriert werden?

Ja. Einige Hersteller nutzen eine dynamische Kalibrierung während einer Probefahrt. Andere verlangen eine statische Kalibrierung mit Target oder eine Kombination aus beiden Verfahren.

Wie lange dauert die Kalibrierung einer Frontkamera?

Die Dauer hängt vom Fahrzeug, vom Kalibrierverfahren und von den erforderlichen Vorarbeiten ab. Eine statische Kalibrierung kann bei korrekter Vorbereitung vergleichsweise schnell durchgeführt werden. Eine dynamische Kalibrierung kann durch Verkehr, Wetter und Fahrbahnbedingungen länger dauern.

Ist vor der Kamerakalibrierung eine Achsvermessung notwendig?

Das hängt von den Herstellervorgaben und vom Reparaturfall ab. Nach Fahrwerksarbeiten, Unfallreparaturen oder bei einer auffälligen Achsgeometrie sollte die Achsvermessung geprüft beziehungsweise durchgeführt werden.

Warum schlägt eine Frontkamera-Kalibrierung fehl?

Häufige Gründe sind eine falsche Target-Position, ungeeigneter Boden, falscher Reifendruck, eine fehlerhafte Achsgeometrie, eine verschmutzte Kamera oder nicht erfüllte Bedingungen bei einer dynamischen Kalibrierung.

Kann eine Frontkamera ohne Fehlercode falsch ausgerichtet sein?

Ja. Nicht jede Abweichung erzeugt sofort einen Fehlercode. Das System kann aktiv bleiben und trotzdem Fahrbahnmarkierungen, Verkehrszeichen oder andere Objekte ungenau erkennen.

Fazit: Frontkameras müssen präzise kalibriert werden

Frontkameras liefern wichtige Informationen für Spurhalteassistent, Verkehrszeichenerkennung, Notbremsassistent und weitere Fahrerassistenzsysteme. Nach einem Windschutzscheibentausch, einer Unfallreparatur oder bestimmten Fahrwerksarbeiten muss geprüft werden, ob eine Kalibrierung erforderlich ist.

Eine korrekte Kalibrierung setzt eine sorgfältige Fahrzeugvorbereitung, geeignete Werkstattausrüstung und die Beachtung der Herstellervorgaben voraus. Besonders wichtig ist dabei der Zusammenhang zwischen Fahrzeuggeometrie und Kameraausrichtung.

Mit einem kombinierten System wie dem SmartSafe WAA613 können Werkstätten Achsvermessung und ADAS-Kalibrierung in einem durchgängigen Arbeitsprozess durchführen.
