WAA613 – 3D Achsvermessung & ADAS Kalibriersystem

Name: WAA613 – 3D Achsvermessung & ADAS Kalibriersystem
Brand: IWAGO Diagnosetechnik
Price: 22609.99 EUR
Availability: InStock

Jetzt Angebot & Beratung sichern

Sie sind sich unsicher, ob dieses Produkt zu Ihrer Werkstatt passt? Wir beraten Sie individuell und helfen Ihnen bei der Auswahl der passenden Lösung für Ihre Werkstatt.

Jetzt Angebot anfordern

WAA613 – 3D-Achsvermessung, ADAS-Kalibrierung und Diagnose in einem System

Das SmartSafe WAA613 ist eine integrierte Komplettlösung für moderne Werkstätten. Es kombiniert eine mobile 3D-Achsvermessung, ein digitales ADAS-Kalibriersystem und ein professionelles Diagnosetablet in einem gemeinsamen System.

Das Komplettpaket besteht aus dem WA613 Achsvermessungssystem, dem ADAS PRO+ V2 sowie dem ST13 Diagnosetablet inklusive VCI und Diagnosesoftware. Dadurch lassen sich Fahrzeugdiagnose, Fahrwerksvermessung und die Kalibrierung moderner Fahrerassistenzsysteme in einem durchgängigen Werkstattablauf durchführen.

Nach der Achsvermessung kann direkt zur ADAS-Kalibrierung gewechselt werden. Die Fahrzeugauswahl, Messwerte und geführten Kalibrierungsabläufe werden zentral über das ST13 Tablet gesteuert.

Drei Werkstattbereiche in einem Komplettsystem

3D-Achsvermessung

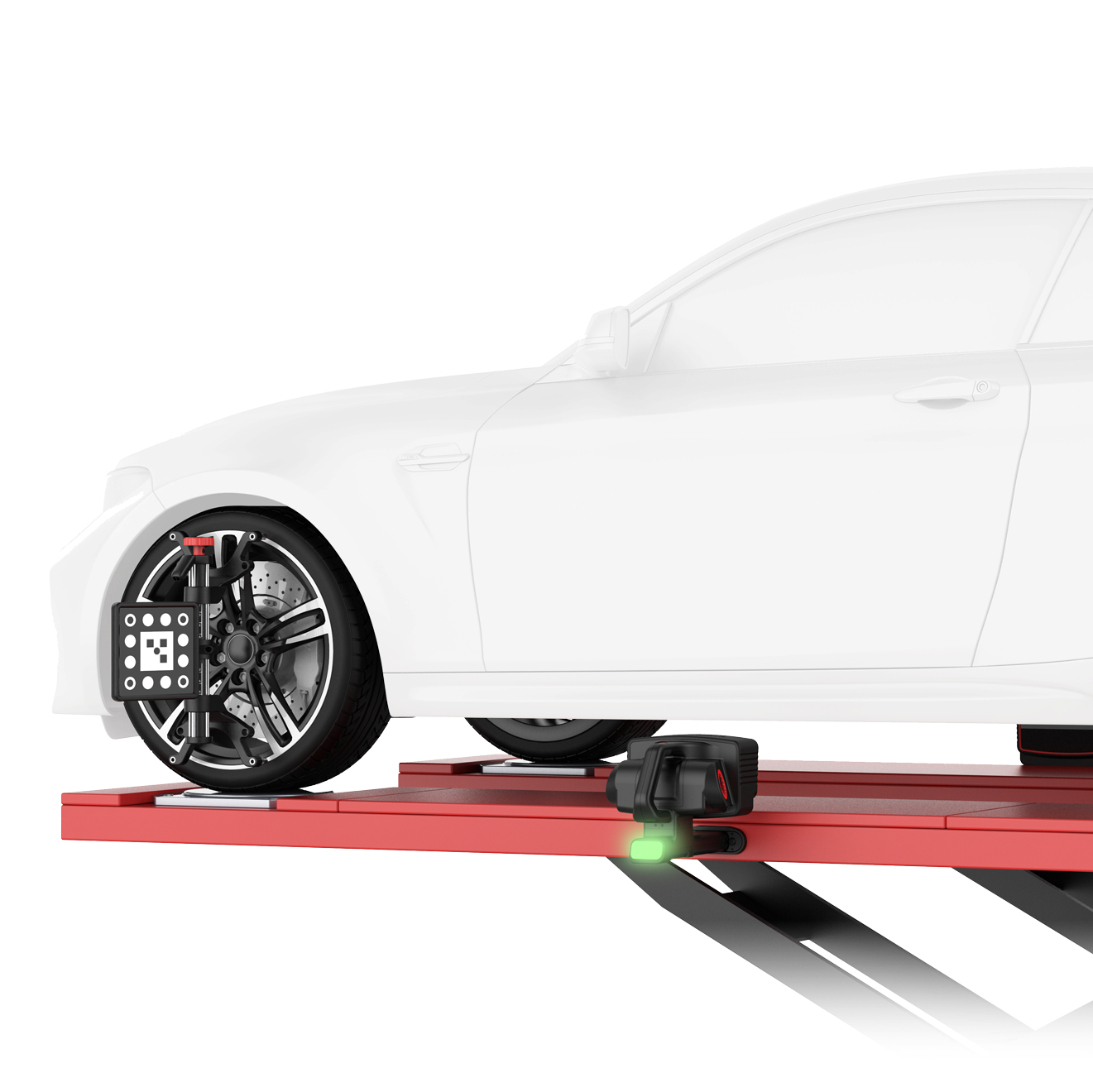

Das mobile und kabellose WA613 Achsmesssystem arbeitet mit zwei Hauptmesseinheiten, vier passiven 3D-Zielen und Vierpunkt-Radhaltern. Die Messwerte werden direkt auf dem ST13 Tablet dargestellt.

ADAS-Kalibrierung

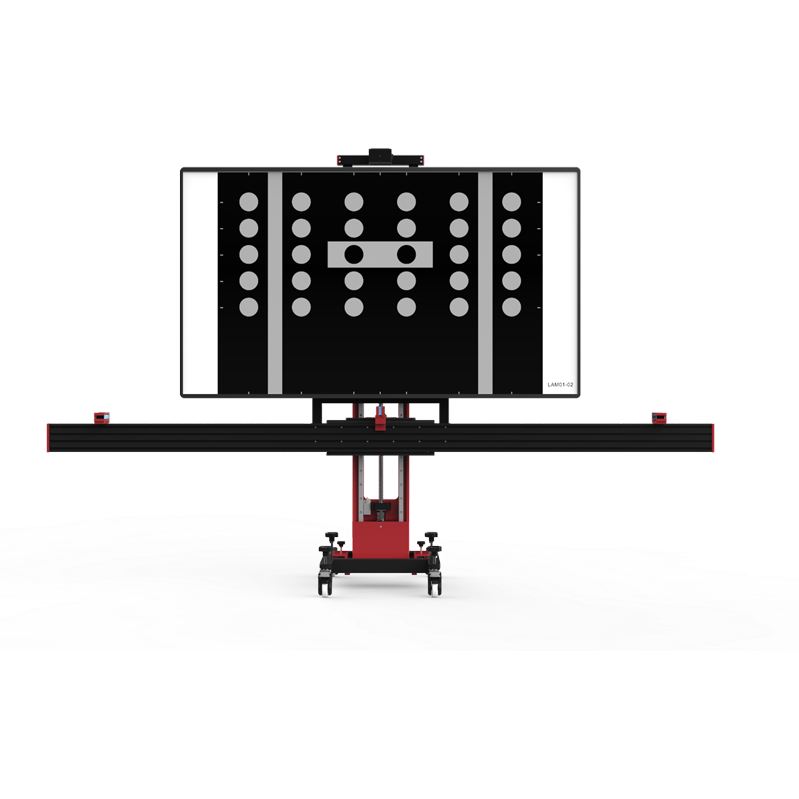

Das digitale ADAS PRO+ V2 ermöglicht die Kalibrierung moderner Frontkameras und Radarsensoren. Die benötigten Kalibriertargets werden passend zum Fahrzeug auf dem 75-Zoll-Display dargestellt.

Praxisvideo: Frontkamera-Kalibrierung mit dem WAA613

Wie das SmartSafe WAA613 im Werkstattalltag arbeitet, zeigen wir in diesem Praxisvideo. An einem Porsche Macan wird die Frontkamera mit dem digitalen ADAS PRO+ V2 kalibriert.

Das Video zeigt den geführten Kalibrierungsablauf über das ST13 Diagnosetablet sowie die Positionierung des digitalen ADAS-Systems. Nach einer zuvor durchgeführten Achsvermessung kann direkt in den Kalibrierungsmodus gewechselt werden, wodurch beide Arbeitsbereiche optimal miteinander kombiniert werden.

Durch die Kombination aus 3D-Achsvermessung, digitaler ADAS-Kalibrierung und Diagnose lassen sich moderne Fahrerassistenzsysteme effizient und reproduzierbar kalibrieren.

Fahrzeugdiagnose

Das ST13 Diagnosetablet inklusive VCI und professioneller Diagnosesoftware dient zur Fahrzeugidentifikation, Diagnose, Durchführung von Servicefunktionen und Steuerung der ADAS-Kalibrierung.

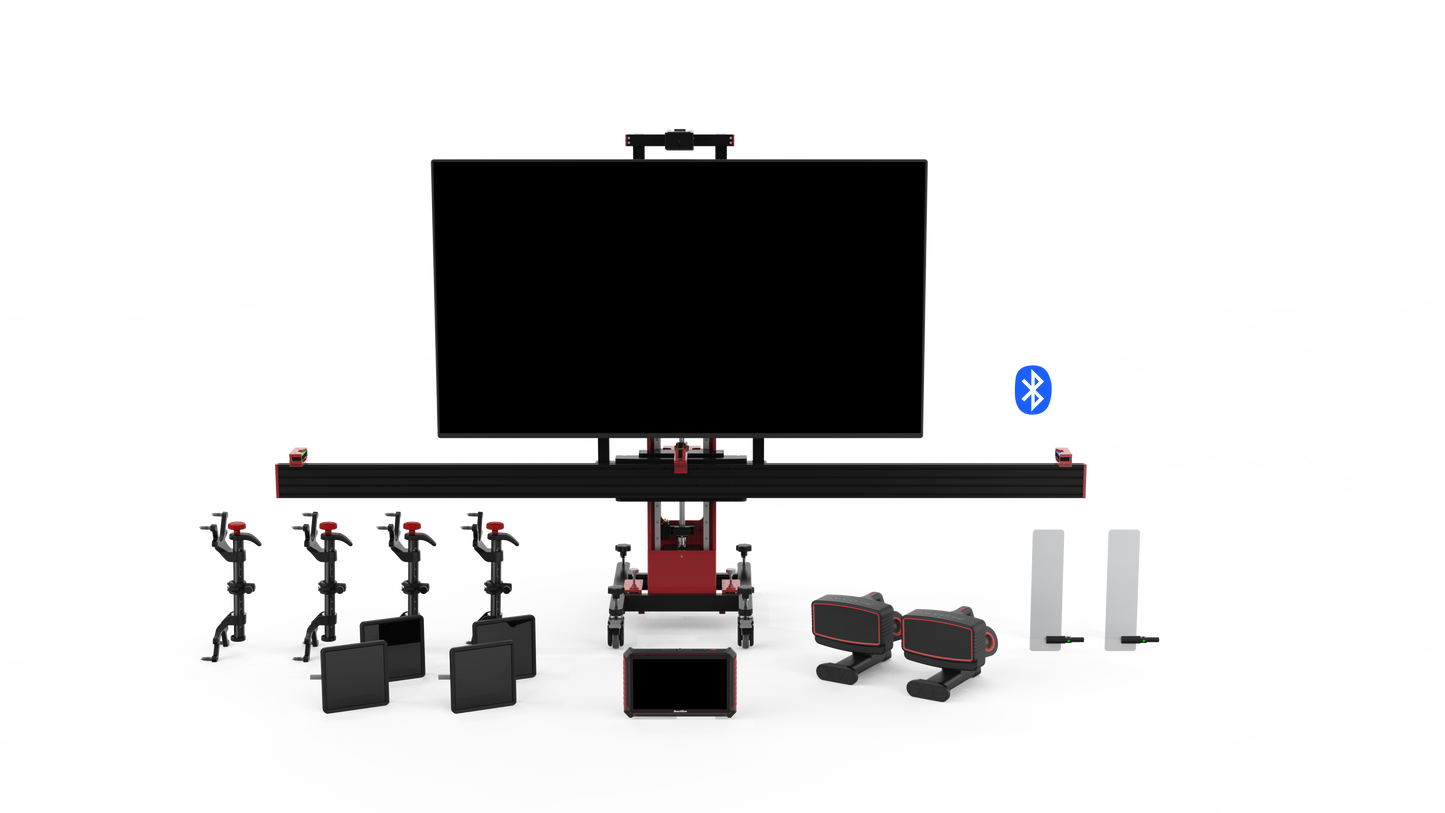

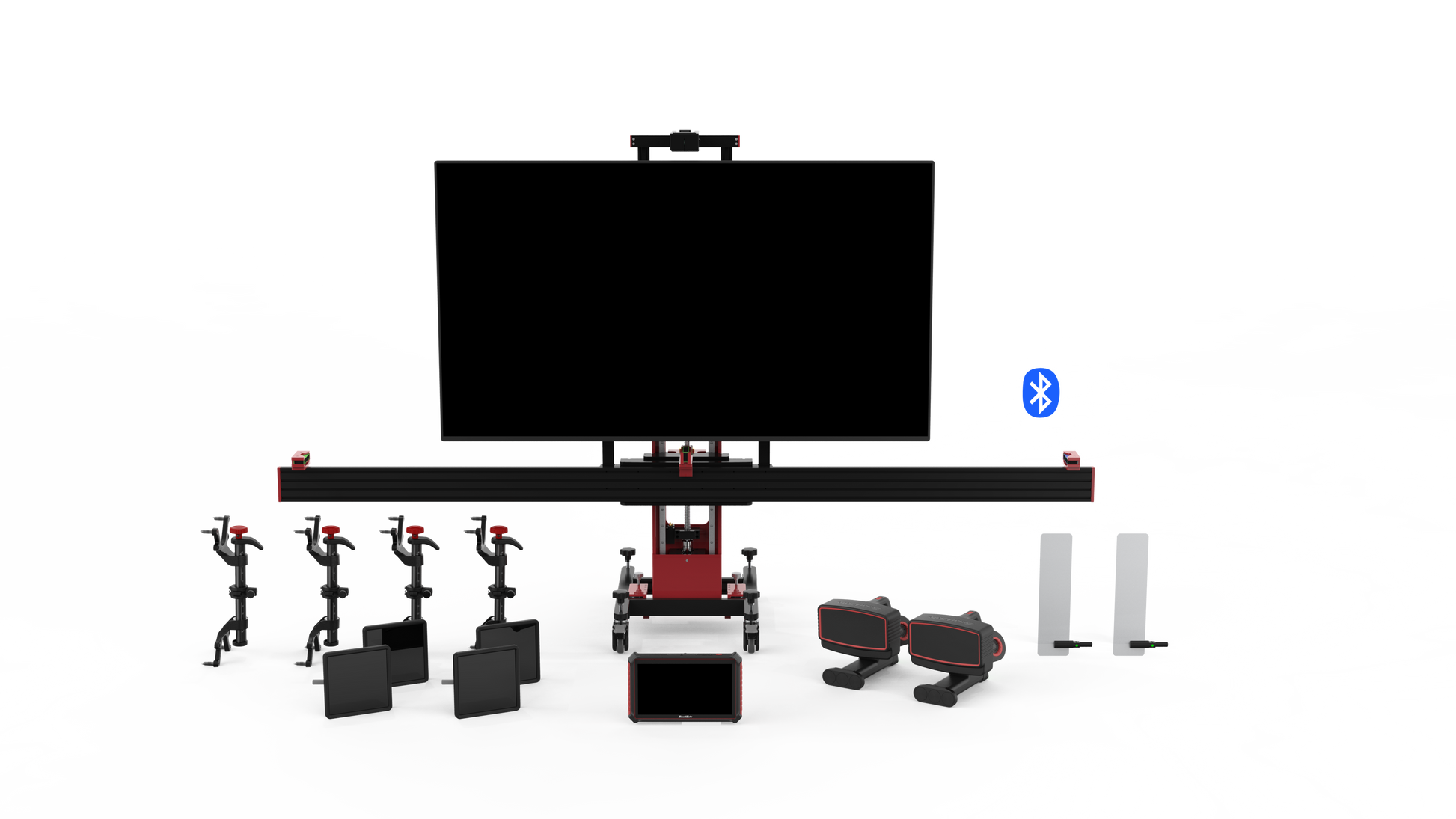

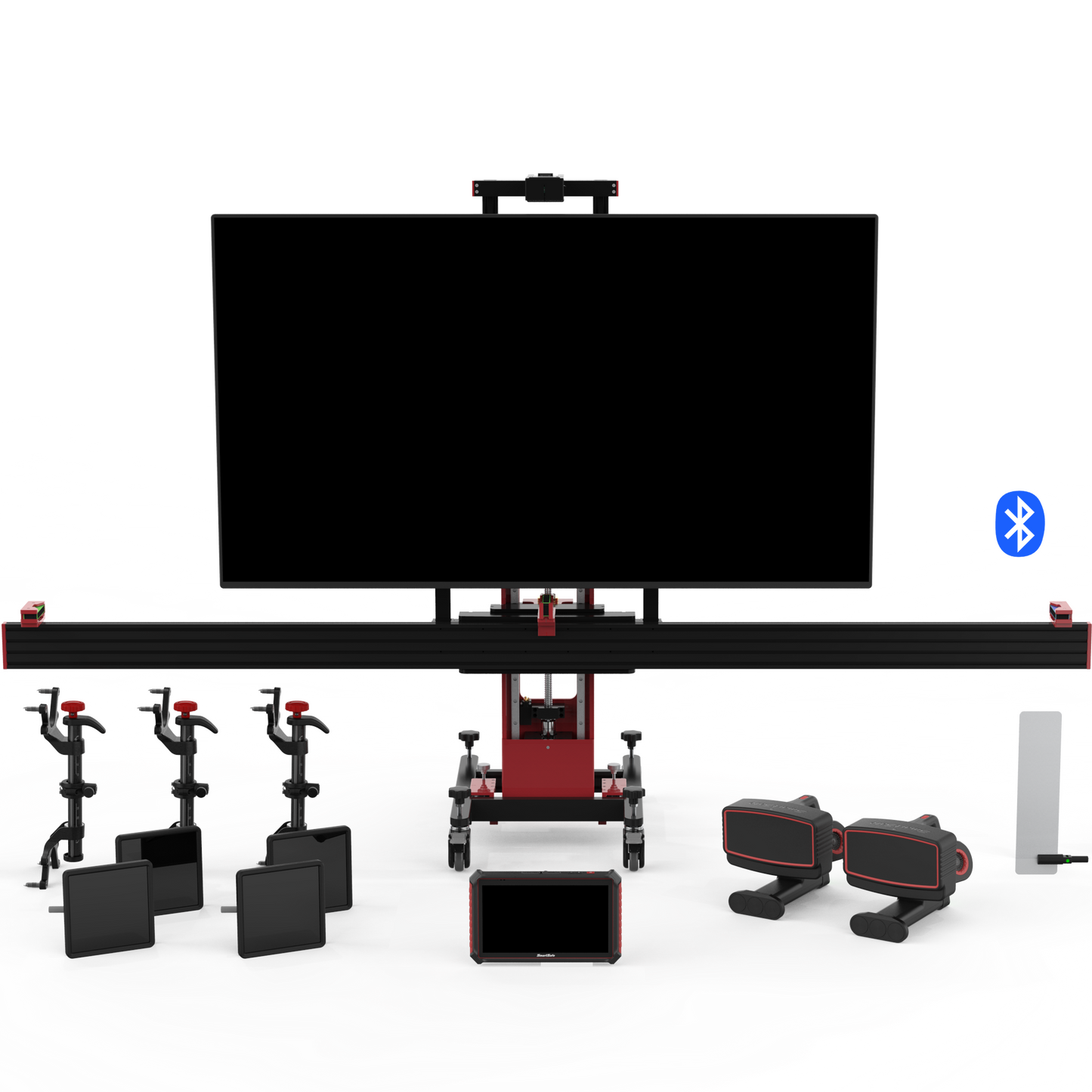

Systemkomponenten des WAA613

WA613: mobiles und kabelloses 3D-Achsvermessungssystem
ADAS PRO+ V2: digitales ADAS-Kalibriersystem
ST13: Diagnosetablet inklusive VCI und Diagnosesoftware
75-Zoll-Digitaldisplay: zur Darstellung digitaler ADAS-Targets
Zwei Hauptmesseinheiten: zur Erfassung der 3D-Ziele
Vier passive 3D-Ziele: für die Achsvermessung
Vierpunkt-Radhalter: zur Befestigung der Ziele an den Fahrzeugrädern
ADAS-Zubehör: umfangreiches Zubehör für verschiedene Kalibrierungsaufgaben
Lenkradfeststeller und Bremspedalfeststeller: für die Achsvermessung

Highlights des WAA613

Diagnose, Achsvermessung und ADAS-Kalibrierung in einem Komplettsystem
Digitale ADAS-Targets statt zahlreicher physischer Kalibriertafeln
Bluetooth-Laser-Distanzmessung zur Unterstützung bei der Positionierung
Bildschirmübertragung über Wi-Fi Screen Mirroring
Geführte Schritt-für-Schritt-Abläufe
Digitale Prüfberichte mit Vorher-/Nachher-Vergleich
Mobiles Achsmesssystem für den flexiblen Einsatz in der Werkstatt

Durchgängiger Arbeitsablauf:
Zuerst wird die Fahrzeuggeometrie überprüft und bei Bedarf eingestellt. Anschließend kann direkt mit der Kalibrierung der Fahrerassistenzsysteme begonnen werden. Korrekte Fahrwerkswerte bilden dabei eine wichtige Grundlage für eine präzise ADAS-Kalibrierung.

Video: WAA613 als 3D-Animation und Systemdemonstration

In dieser 3D-Animation wird der Aufbau des SmartSafe WAA613 anschaulich dargestellt. Das Video zeigt das Zusammenspiel aus mobiler 3D-Achsvermessung, digitalem ADAS-Kalibriersystem und Diagnosetablet sowie den grundsätzlichen Arbeitsablauf des Systems.

Systemvergleich

Das WAA613 verbindet die Funktionen des mobilen WA613 Achsmesssystems mit dem digitalen ADAS PRO+ V2 und ergänzt beide Bereiche um das ST13 Diagnosetablet.

System	Achsvermessung	ADAS	Digitale Targets	Diagnose
WA613	✓	–	–	–
ADAS PRO+ V2	–	✓	✓	–
WAA613	✓	✓	✓	✓

Professionelle 3D-Achsvermessung

Das WA613 erfasst die wichtigsten Fahrwerksparameter moderner Pkw und ermöglicht eine präzise Beurteilung und Einstellung der Fahrzeuggeometrie.

Spur
Sturz
Nachlauf
SAI / KPI
Spurversatz
Radstand und Spurweite
Achsversatz
Radversatz
Diagonale Differenzen

Die beiden mobilen Hauptmesseinheiten erfassen die an den Rädern montierten 3D-Ziele. Die Messergebnisse werden unmittelbar auf dem ST13 Tablet angezeigt und können in einem digitalen Bericht dokumentiert werden.

Digitale ADAS-Kalibrierung

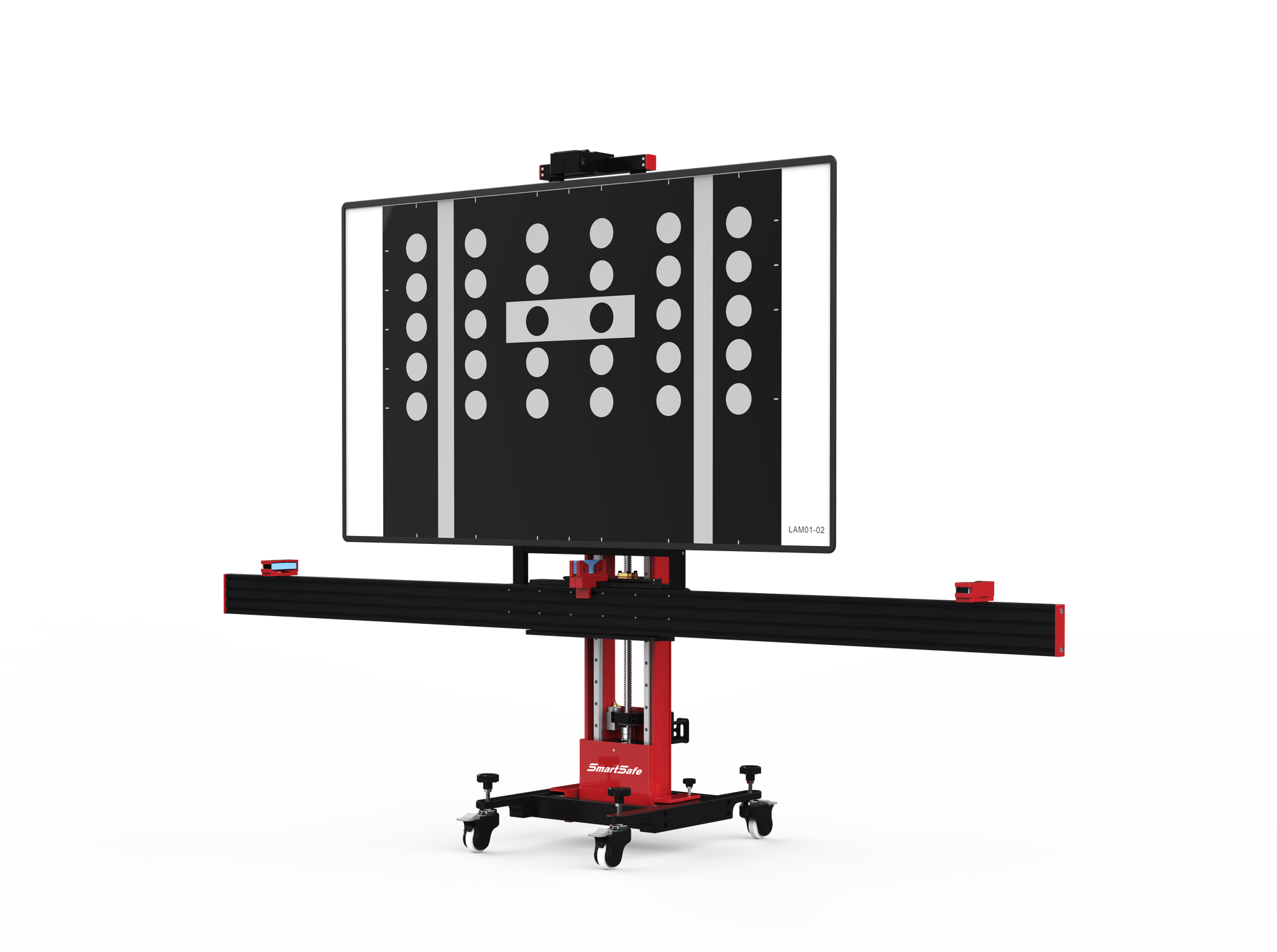

Nach Abschluss der Achsvermessung kann das System direkt in den ADAS-Kalibrierungsmodus wechseln. Das für das ausgewählte Fahrzeug benötigte Target wird digital auf dem 75-Zoll-Display dargestellt.

Dadurch reduziert sich der Platzbedarf für physische Kalibriertafeln. Die Software führt den Anwender Schritt für Schritt durch die Positionierung des Systems und den jeweiligen Kalibrierungsprozess.

Fahrzeugabdeckung und Updates

Achsvermessungsdaten für mehr als 50.000 Fahrzeugmodelle
ADAS-Abdeckung für mehr als 95 Prozent der unterstützten ADAS-Fahrzeuge
Regelmäßige Aktualisierung der Fahrzeug- und Kalibrierungsdaten
Herstellerbezogene Diagnose- und Kalibrierungsabläufe über das ST13 Tablet

Lieferung, Aufbau, Inbetriebnahme und Schulung vor Ort

Bei IWAGO Diagnosetechnik erhalten Sie nicht nur das SmartSafe WAA613. Auf Wunsch begleiten wir Ihre Werkstatt von der Anlieferung bis zur ersten praktischen Anwendung.

Wir liefern das System direkt zu Ihnen, übernehmen den vollständigen Aufbau, richten die einzelnen Komponenten ein und nehmen das WAA613 gemeinsam mit Ihren Mitarbeitern in Betrieb.

Lieferung direkt in Ihre Werkstatt
Aufbau des WA613 und des ADAS PRO+ V2
Einrichtung des ST13 Tablets und des VCI
Inbetriebnahme und Funktionsprüfung
Einweisung in die 3D-Achsvermessung
Einweisung in die ADAS-Kalibrierung
Praxisnahe Schulung Ihrer Mitarbeiter
Persönlicher Ansprechpartner auch nach dem Kauf

Video: Lieferumfang und Aufbau des WAA613

In diesem Praxisvideo zeigen wir den Lieferumfang und den Aufbau des SmartSafe WAA613. Zu sehen sind das mobile WA613 Achsmesssystem, das ADAS PRO+ V2, das ST13 Diagnosetablet und die wichtigsten Zubehörkomponenten des Komplettsystems.

Ihre Vorteile mit dem WAA613

Komplettsystem für Diagnose, Achsvermessung und ADAS-Kalibrierung
Zentraler Arbeitsplatz für mehrere Werkstattbereiche
Effiziente und aufeinander abgestimmte Arbeitsabläufe
Digitale Targets reduzieren den Platzbedarf
Geführte Software unterstützt die Mitarbeiter bei der Bedienung
Professionelle digitale Prüfberichte
Persönliche Beratung und Support durch IWAGO Diagnosetechnik

Für moderne Werkstätten entwickelt
Das WAA613 eignet sich besonders für freie Werkstätten, Karosserie- und Lackierbetriebe, Autoglaser, Reifenbetriebe und Diagnosespezialisten, die Achsvermessung und ADAS-Kalibrierung professionell anbieten möchten.
