SmartSafe WAA613 V2.0 – 3D-Achsvermessung, ADAS-Kalibrierung & Diagnose

Das SmartSafe WAA613 V2.0 ist die neue Generation der integrierten Komplettlösung für moderne Werkstätten. Es kombiniert mobile 3D-Achsvermessung, digitale ADAS-Kalibrierung und professionelle Fahrzeugdiagnose in einem gemeinsamen und durchgängigen Werkstattablauf.

Dabei setzt SmartSafe auf bereits bewährte und konsequent weiterentwickelte Technik. Im WAA613 V2.0 kommt die zweite Generation des SmartSafe WA613 Achsmesssystems zusammen mit dem neuen ADAS PRO+ V3 zum Einsatz.

Im Kaufpreis enthalten sind 24 Monate Updates für die Achsmessdatenbank sowie 36 Monate Updates für Diagnose und ADAS-Kalibrierung.

Drei Werkstattbereiche in einem Komplettsystem

01 – Mobile 3D-Achsvermessung

Das integrierte SmartSafe WA613 Achsmesssystem arbeitet mit zwei mobilen Hauptmesseinheiten, vier passiven 3D-Zielen und passenden Radhaltern.

Die Hauptmesseinheiten werden direkt an einer geeigneten Achsmessbühne positioniert und magnetisch befestigt. Ein großer fest installierter Kamerabalken oder eine aufwendige Installation in der Werkstatt ist nicht erforderlich. Dadurch bleibt das System flexibel und kann an nahezu allen geeigneten Vier-Säulen- und Scheren-Achsmessbühnen eingesetzt werden.

• Mobile und kabellose 3D-Achsvermessung
• Zwei Hauptmesseinheiten
• Vier passive 3D-Ziele
• Radhalter zur Befestigung der Ziele
• Magnetische Befestigung an geeigneten Achsmessbühnen
• Kein fest installierter Kamerabalken erforderlich
• Geführte Bedienung über das Tablet
• Digitale Mess- und Prüfberichte

Professionelle 3D-Achsvermessung

Das WAA613 V2.0 erfasst die wichtigsten Fahrwerksparameter moderner Pkw und ermöglicht eine präzise Beurteilung und Einstellung der Fahrzeuggeometrie.

• Spur
• Sturz
• Nachlauf
• SAI / KPI
• Spurversatz
• Radstand und Spurweite
• Achsversatz
• Radversatz
• Diagonale Differenzen

Die beiden mobilen Hauptmesseinheiten erfassen die an den Fahrzeugrädern montierten 3D-Ziele. Die Messwerte werden direkt auf dem zentralen Tablet dargestellt und können anschließend dokumentiert werden.

02 – Digitales ADAS PRO+ V3 Kalibriersystem

Mit dem neuen ADAS PRO+ V3 erhält das WAA613 V2.0 die aktuelle Generation des digitalen SmartSafe ADAS-Kalibriersystems.

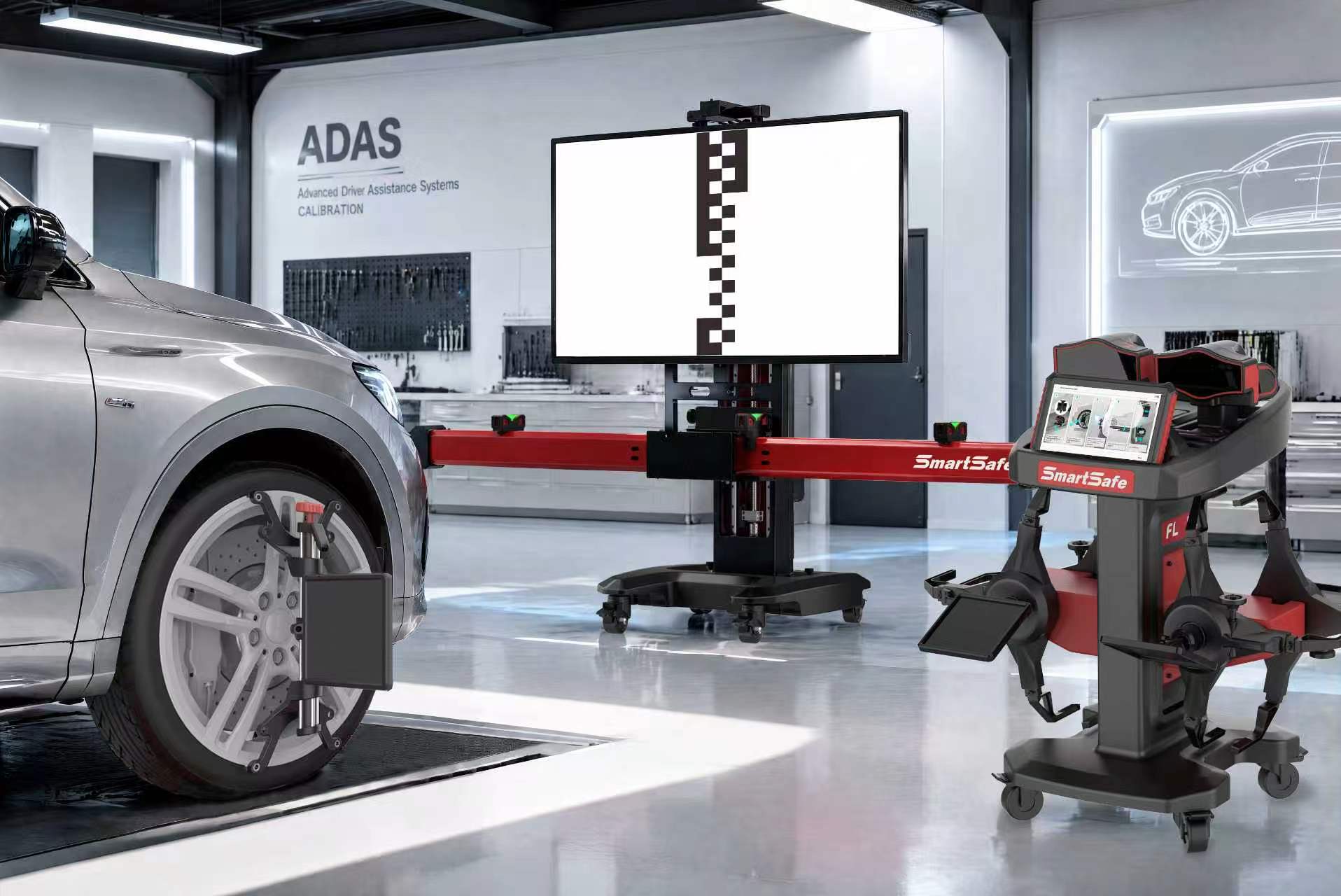

Das für das jeweilige Fahrzeug benötigte Kalibriertarget wird nach der Fahrzeugauswahl automatisch auf dem 75-Zoll-Digitaldisplay dargestellt. Der Anwender muss das benötigte Target dadurch nicht manuell aus einer Vielzahl physischer Kalibriertafeln auswählen.

Das spart Zeit, reduziert den Platzbedarf in der Werkstatt und vereinfacht den gesamten Kalibrierungsprozess.

• Digitale ADAS-Targets
• Automatische Auswahl des passenden Targets
• 75-Zoll-Digitaldisplay
• Reduzierter Platzbedarf gegenüber klassischen Tafelsystemen
• Geführte herstellerspezifische Kalibrierabläufe
• Digitale Dokumentation der Kalibrierung

Bluetooth-Laser zur präzisen Positionierung

Zur korrekten Ausrichtung des ADAS-Kalibriersystems verfügt das WAA613 V2.0 über Bluetooth-Laser. Die ermittelten Abstände werden direkt auf dem Tablet dargestellt.

Dadurch wird der Anwender auch bei der Positionierung Schritt für Schritt unterstützt und kann die erforderlichen Abstände zum Fahrzeug beziehungsweise zu den Messpunkten direkt digital kontrollieren.

Praxisvideo: Frontkamera-Kalibrierung am Porsche Macan

Das folgende Praxisvideo zeigt die Kalibrierung der Frontkamera an einem Porsche Macan mit der ersten Generation des SmartSafe WAA613 und dem ADAS PRO+ V2.

Auch wenn hier noch die Vorgängergeneration zu sehen ist, vermittelt das Video sehr gut den grundlegenden Arbeitsablauf: Fahrzeug auswählen, ADAS-System positionieren, digitales Target bereitstellen und die Kalibrierung geführt über das Diagnosetablet durchführen.

Video: Funktionsweise des bisherigen WAA613

Die folgende Animation zeigt den grundlegenden Aufbau und das Zusammenspiel der ersten SmartSafe WAA613-Generation. Zu sehen ist die Kombination aus mobiler 3D-Achsvermessung, digitalem ADAS-System und Diagnosetablet.

Das neue WAA613 V2.0 greift dieses bewährte Gesamtkonzept auf und kombiniert es mit den aktuellen Generationen von WA613 und ADAS PRO+ V3.

03 – Professionelle Fahrzeugdiagnose

Das im WAA613 V2.0 enthaltene SmartSafe Diagnosetablet inklusive VCI und Diagnosesoftware dient nicht nur zur Steuerung von Achsvermessung und ADAS-Kalibrierung, sondern ist gleichzeitig ein vollwertiges professionelles Diagnosesystem.

• Fahrzeugidentifikation
• Fehlerspeicher lesen und löschen
• Live-Daten
• Service- und Wartungsfunktionen
• Anpassungen und Codierungen
• Geführte ADAS-Kalibrierungen
• Digitale Diagnoseberichte

36 Monate Updates für Diagnose und ADAS-Kalibrierung sind bereits im Kaufpreis enthalten.

Security Gateway für moderne Fahrzeuge

Für moderne Fahrzeuge mit geschützten Diagnosezugängen können optional entsprechende Security-Gateway-Zugänge erworben werden. Je nach Hersteller stehen unter anderem Lösungen für folgende Systeme zur Verfügung:

• VAG SFD
• Mercedes Security Gateway
• FCA / Stellantis
• Renault
• Dacia

Damit können auch bei modernen Fahrzeugen geschützte Diagnose-, Service- und Kalibrierfunktionen durchgeführt werden.

Ein durchgängiger Werkstattablauf

Eine der größten Stärken des SmartSafe WAA613 V2.0 ist die Verbindung der drei Arbeitsbereiche.

Zunächst kann die Fahrzeuggeometrie geprüft und bei Bedarf eingestellt werden. Anschließend wechselt der Anwender direkt in die ADAS-Kalibrierung. Fahrzeugauswahl, Messwerte, Diagnose und die geführten Kalibrierabläufe werden zentral über das Tablet gesteuert.

Damit müssen Achsvermessung, Diagnose und ADAS-Kalibrierung nicht mit mehreren voneinander unabhängigen Geräten durchgeführt werden.

Geführte Schritt-für-Schritt-Bedienung

Sowohl die Achsvermessung als auch die ADAS-Kalibrierung verfügen über geführte Arbeitsabläufe. Die Software zeigt dem Anwender Schritt für Schritt, welche Arbeit als Nächstes durchgeführt werden muss.

Beispielsweise:

1. Hauptmesseinheiten positionieren
2. Radhalter und 3D-Ziele montieren
3. Fahrzeug auswählen
4. Achsvermessung durchführen
5. Fahrzeuggeometrie gegebenenfalls einstellen
6. ADAS-Kalibriersystem positionieren
7. Passendes digitales Target automatisch darstellen
8. Abstände mithilfe der Bluetooth-Laser kontrollieren
9. ADAS-Kalibrierung durchführen
10. Ergebnisse dokumentieren

Dadurch eignet sich das System auch für Mitarbeiter, die bislang nur wenig Erfahrung mit Achsvermessung oder ADAS-Kalibrierung gesammelt haben.

Bewährte Technik in aktueller Generation

Das SmartSafe WAA613 V2.0 basiert nicht auf einer völlig neuen und unerprobten technischen Plattform. Stattdessen werden bereits bewährte Systeme konsequent weiterentwickelt und in ihrer aktuellen Generation miteinander kombiniert.

• WA613 V2 – zweite Generation der mobilen 3D-Achsvermessung
• ADAS PRO+ V3 – dritte Generation des digitalen ADAS-Kalibriersystems

Dadurch verbindet das WAA613 V2.0 innovative Funktionen mit einer technisch ausgereiften Basis, die bereits aus dem Werkstatteinsatz bekannt ist.

Starkes Preis-Leistungs-Verhältnis

Professionelle Lösungen für Fahrzeugdiagnose, 3D-Achsvermessung und ADAS-Kalibrierung können bei separater Anschaffung schnell Investitionen von 30.000 bis 40.000 Euro oder mehr bedeuten.

Das SmartSafe WAA613 V2.0 kombiniert diese drei zentralen Werkstattbereiche in einem Komplettsystem:

Im System enthalten sind unter anderem:

• Mobile 3D-Achsvermessung
• ADAS PRO+ V3
• 75-Zoll-Digitaldisplay
• Bluetooth-Laser
• Diagnosetablet
• VCI
• Professionelle Diagnosesoftware
• Radhalter und 3D-Ziele
• Erforderliches Zubehör für Achsvermessung und ADAS-Kalibrierung
• 24 Monate Updates für die Achsmessdatenbank
• 36 Monate Updates für Diagnose und ADAS-Kalibrierung

Optionale Erweiterungen

Trolley mit integrierter Docking- und Ladestation

Optional ist ein mobiler Trolley erhältlich, der speziell für die Achsmesskomponenten ausgelegt ist.

Der Trolley verfügt über integrierte Docking- und Ladeplätze für die beiden Hauptmesseinheiten sowie das Tablet. Damit können die Komponenten zentral aufbewahrt, transportiert und gleichzeitig geladen werden.

SmartSafe TTM-313 Reifenprofiltiefenmessgerät

Optional kann außerdem das SmartSafe TTM-313 Reifenprofiltiefenmessgerät in das System eingebunden werden.

Damit lässt sich die Reifenprofiltiefe digital erfassen und gemeinsam mit den weiteren Fahrzeugdaten im Prüfbericht dokumentieren. So kann der Werkstattbericht um zusätzliche Informationen zum Zustand der Reifen ergänzt werden.

Für moderne freie Werkstätten entwickelt

Das WAA613 V2.0 eignet sich besonders für:

• freie Kfz-Werkstätten
• Reifen- und Fahrwerksbetriebe
• Karosserie- und Lackierbetriebe
• Autoglaser
• Unfallinstandsetzer
• Diagnosespezialisten
• Mehrmarkenwerkstätten

Fahrerassistenzsysteme und die korrekte Fahrzeuggeometrie gewinnen auch im freien Werkstattmarkt immer stärker an Bedeutung. Bereits heute kommen regelmäßig Fahrzeuge in die Werkstatt, bei denen nach Reparatur-, Fahrwerks- oder Karosseriearbeiten eine Achsvermessung und/oder ADAS-Kalibrierung erforderlich ist.

Mit dem SmartSafe WAA613 V2.0 wird diese moderne Werkstatttechnik auch für kleinere und mittelständische Betriebe wirtschaftlich interessant.

Lieferung, Inbetriebnahme und Schulung durch IWAGO Diagnosetechnik

Bei IWAGO Diagnosetechnik erhalten Sie nicht nur das Gerät. Auf Wunsch begleiten wir Ihre Werkstatt von der Lieferung bis zur ersten praktischen Anwendung.

• Lieferung direkt in Ihre Werkstatt
• Aufbau und Inbetriebnahme
• Einrichtung von Tablet und VCI
• Funktionsprüfung des Systems
• Einweisung in die 3D-Achsvermessung
• Einweisung in die ADAS-Kalibrierung
• Praxisnahe Schulung Ihrer Mitarbeiter
• Persönlicher Support auch nach dem Kauf

Interesse am SmartSafe WAA613 V2.0?

Das neue SmartSafe WAA613 V2.0 wird erstmals auf der Automechanika vorgestellt. Interessierte Werkstätten können sich bereits vor der offiziellen Markteinführung gerne an uns wenden.

Wir beraten Sie zum System, zu den Einsatzmöglichkeiten in Ihrer Werkstatt und zu den optionalen Erweiterungen.
